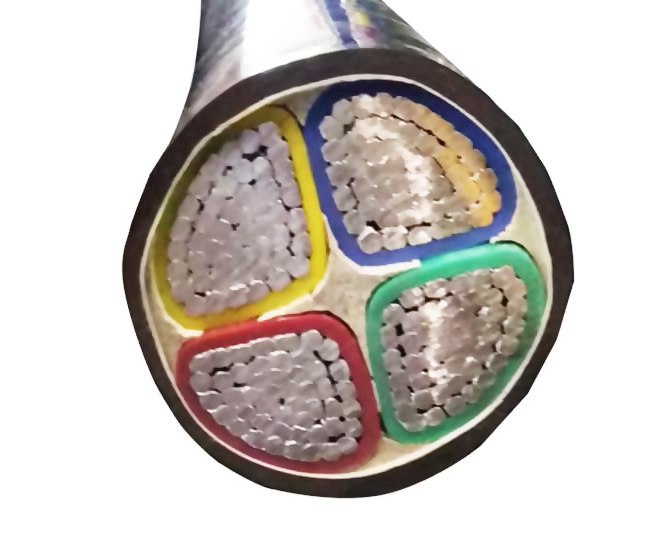

南洋鋁芯電纜電壓降壓是怎么回事？電纜兩端電壓不一樣
200米95毫米鋁芯電纜電纜電壓降有多少？
95mm2鋁芯電纜在滿負荷運轉的情況下，電壓降大約是17.9V。 電纜的電壓降是由電纜中的電流流經電纜導體電阻而發生。 這兒有一個潛在的問題，那便是必定截面積的鋁芯電纜的電阻是一個常數，但電流值是隨機的，那么有必要挑選一個易于比較的電流值，關于電纜而言，自然是安全載流量最好。安全載流量是運轉中的電纜答應經過的最大電流，用它求出的電纜壓降也是電纜滿載的最大壓降。 95mm2鋁芯電纜在20℃導體直流電阻最大值是0.32Ω/km； 常用的VV型95mm2鋁芯電纜的安全載流量280A，200米長的電壓降Vd： Vd=280Ax（0.32Ω/kmx0.2km）=17.9V
在項目8月份的時分，因為項目總的施工方案組織，工期較緊。咱們每個分包都是盡自己公司最大才能爭奪做到多拉快跑。便是添加班組的人數和施工機械的數量。這樣做的結果便是作為服務現場的電氣作業者很是苦惱。設備的添加導致功率的添加，現場二級箱不夠用，只能區分區域，不是自己統轄區域內的電箱不能亂接設備。這樣就避免了分包之間的彼此爭搶。因為筆者地點的公司的工作面較渙散，導致咱們用的一級箱和二級箱離作業面較遠大概在500米左右。只好由總包出頭處理二級箱的問題。因為要打錨索（這是一個組合設備，分為錨索機和高壓水漿泵）而且功率都是在55KW以上，加上高壓水漿泵90KW，設備不能正常開機。（因為高壓水漿泵運用變頻器發動的一向報毛?。?。
我前去丈量發現一個問題便是在以及貴的主開關出線端丈量電壓確實是409V，可是到了500米外的添加的二級箱處丈量主斷路器下口電壓在365V，無法之下只好暫時轉換下別的二級箱下端口接線的設備。（本來在咱們作業面有個二級箱可是現已接滿了。現場接線要求做到一機一閘一漏保）。
那么問題來了，電壓丟失的發生機理是啥？有啥依據沒？咱們國家規定關于供電電壓10KV及以下的動力線路電壓丟失不得超越額外電壓的±7%，（也便是說線間電壓答應的電壓規模是353.4V-406.6V）低壓照明線路和和農業用戶線路的電壓丟失不得超越額外電壓的＋5%—— -10%(也便是說相電壓的答應規模是198V-235.4)。那么這其中有啥道理嗎？答案是有的，所謂壓降，便是指導線的電壓丟失便是在電流經過導線后，在該導線間具有阻抗時所發生的的電壓降。那么就像咱們眾所周知的那樣導體的電阻與其長度成正比，與其橫截面積成反比，再加上導線原料不同（在20攝氏度時，鋁的電阻率是0.0283銅的電阻率為0.0175）電阻率不同，那么依據歐姆定律即可算出導線電壓降。還有便是要檢查負載側的設備是否是理性負載（這兒特指三相異步電動機）如果是則導線電壓降還會在本來的基礎上還會有所添加。
